Fahrzeuge : DLK 12-9 LF (32/1)

Drehleiter-/Tanklösch-Kombifahrzeug (DLK 12-9 LF)



Bei der DLK 12-9 LF (L20FA) handelt sich um ein 3 Jahre altes Vorführfahrzeug der Firma Metz. Die neuartige Kombination aus Löschfahrzeug und Drehleiter vereint eine vollwertige DLK12-9 mit einem TLF 2000. Sie besteht aus einer Mannschaftskabine, einem 2000 l Löschmittelbehälter und einer Heckeinbaupumpe. Dies ist momentan das einzige Fahrzeug dieser Art im süddeutschen Raum.


Funkrufname: Florian Isen 32/1

Baujahr: 2003



Fahrgestell:

Type: MB Atego 1628 F / 4×2

Motor: 206 kW (280 PS)



Kabine:

Besatzung: 1 + 5 (Staffel)

Aufbau: Metz / Stahlgerippe aluverblecht



Löschmittel:

Wassertank max. 2000 Ltr.*

Schaummittel 60 Ltr.*



Pumpenanlage:

Type: Rosenbauer NH 20



Pumpenleistung:

ND max. 2000 l/min bei 10 bar

HD max. 400 l/min bei 40 bar



Drehleiter:

Hydr. Senkrechtabstützung, Abstützbreite 2,5 m

Max. Rettungshöhe ca. 20 m / 2 Pers.

Max. Ausladung mit Korb ca. 15 m

Wasserwerfer 1550 l/min bei 12 bar

Krankentragenlagerung max. Belastung 100 kg*

Korbtrage (Schleifkorbtrage)*



Technische Daten:

Radstand: 4160 mm

Zul. Gesamtgewicht: 16.000 kg

LxBxH: 7,65 x 2,5 x 3.3 m



Fahrerraum

DSCN0741 DSCN0740

– Atemschutzüberwachung

– Atemschutzmasken mit Filter ABEK-P*



Mannschaftsraum

DSCN0765 DSCN0764

– Pressluftatmer*

– Fluchthauben

– RespiHood

– Atemschutzmasken mit Filter ABEK-P*

– Wärmeschutzkleidung Form 2

– Führungsleine

– Schnittschutzkleidung (Hose und Jacke)



Geräteraum – G1

DSCN0743

– Motorkettensäge mit Zubehör*

– Elektrokettensäge mit Zubehör*

– Beleuchtungssatz*

– Fahrgestellwerkzeug

– Absperrmaterial

– CO2 (6kg)

– Löschpulver ABC (6kg)



Geräteraum – G2

DSCN0751

– Schnellangriff DN 25 HD (50m)

– B-Schlauch

– C-Schlauch

– D-Schlauch

– Armaturen

– Armaturen für Schaumeinsatz

– Wasserwerfer 1550 l/min

– Schlauchtragekörbe (C-Schlauch, Schlauchspirale)



Geräteraum – G3

DSCN0744

– Unterleghölzer (Abstützung)

– Bandschlinge 3 to.

– Abschleppseile mit Schäkel

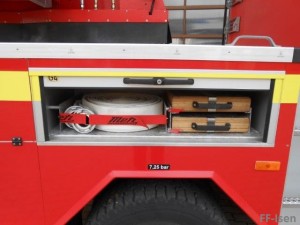

Geräteraum – G4

DSCN0752

– Unterleghölzer (Abstützung)

– B-Schlauch (35m)



Gerätraum – G5

DSCN0872

– Schnellangriffverteiler (B-Schlauch)

– Absturzsicherungsausrüstung*

– Auf-/Abseilgerät (Flaschenzug)*



Geräteraum – G6

DSCN0753

– B-Schläuche

– Schaummittel (60 Liter)*



Heck

DSCN0754

– Armaturen





* = ELDIS (alarmierungsrelevante Geräte)
